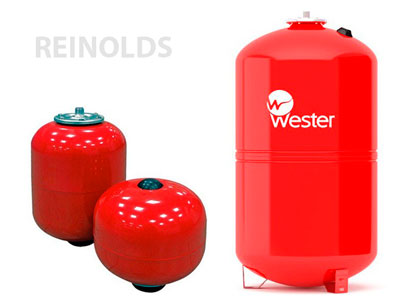

Расширительные баки для систем отопления Wester


Расширительные баки Wester предназначены для компенсации объемов теплового расширения воды или другого теплоносителя в закрытых системах отопления или горячего водоснабжения. Наличие стандартной сменной мембраны во всех типоразмерах расширительных баков Wester, универсальность свойств материала мембран этиленпропиленового каучука EPDM пищевого класса и высокое допустимое давление в корпусе позволяют широко использовать расширительные баки Wester, в том числе и в качестве аккумулирующих емкостей (гидроаккумуляторов) в бытовых системах водоснабжения. Синтетический каучук EPDM обладает выдающейся эластичностью, значительной усталостной прочностью в условиях циклических нагрузок растяжения сжатия, низкой газопроницаемостью, стойкостью к кислородному и озонному старению (растрескиванию), стойкостью к высоким температурам и техническим спиртам, входящих в состав большинства жидкостей-антифризов для систем отопления. Мембраны в расширительных баках Wester мешкообразного типа для баков емкостью до 80л и двойного объёма 80-500 производства компании Se.Fa, Италия - ведущего европейского производителя синтетических каучуков и мембран для таких производителей как Reflex, Varem, Zilmet, CIMM, Aquasystem, Imera, Aquapress.


В таблице представлены рекомендации по упрощенному выбору расширительных баков Wester для закрытых систем отопления по трем критериям - максимальная мощность теплогенератора (предельное количество подводимого тепла), начальное давление теплоносителя в системе отопления, конечное давление теплоносителя в системе отопления. Расчет выполнен для закрытой двухтрубной радиаторной системы отопления с учетом удельного объема нагрева воды 12л на 1кВт тепловой мощности, для температуры в напорном трубопроводе 70оС, в обратном трубопроводе 50оС и температуры в «холодной» системе отопления-20оС (объем расширения воды составит около 4%).

Подводимая тепловая мощность (котел), кВт
Начальное давление, бар
Конечное давление, бар
Предельный объем расширения теплоносителя, л
Общий объем расширительного бака, л
7
1,5
3,0
4,0
8
10
1,5
3,0
5,5
12
16
1,5
3,0
8,5
18
24
1,5
3,0
13
24
30
1,5
3,0
16
35
50
1,5
3,0
27
60
75
1,5
3,0
40
100
100
1,5
3,0
55
150
150
1,5
3,0
80
200
200
1,5
3,0
105
250

Давление воздуха в расширительном баке Wester необходимо поддерживать не менее чем на 0,2 бара выше статического (начального) давления в «холодной» системе отопления или горячего водоснабжения. Это означает, что если статическое давление в системе отопления составляет 2 бара, то в расширительный бак должен быть закачан воздух с давлением, равным 2,2 бара. При этом нужно обратить внимание на то, что давление воздуха в гидроаккумуляторе измеряется в отсутствии воздействия противодавления воды. В любом случае, для нормальной работы подушки сжатого воздуха расширительного бака, смонтированного в систему отопления закрытого типа, рекомендуется поддерживать начальное давление в расширительном баке не ниже 1,5 бара, при условии, что по каким-либо причинам такое давление не является конечным давлением для системы отопления.

Внимание! Предварительное давление воздуха, закачанное заводом-изготовителем в расширительный бак или гидроаккумулятор, не является фиксированным рабочим давлением - предварительное давление воздуха может и должно изменяться в соответствии с индивидуальными требованиями системы отопления или водоснабжения. Указанное производителем предварительное давление воздуха служит для контроля качества и герметичности бака. Производитель расширительных баков Wester гарантирует соответствие давления воздуха в баке указанному давлению на заводской табличке, что указывает на герметичность бака и отсутствие в нем микроутечек на протяжении периода хранения. Естественно такой бак покупать можно и нужно. Нельзя покупать расширительный бак или гидроаккумулятор, в котором давление отсутствует или существенно отличается от указанного на шильдике - герметичность такого бака и качество сборки вызывает определенные и небезосновательные сомнения.

Расширительные баки Wester для систем отопления и водоснабжения, цилиндрической формы, со сменной этиленпропиленовой мембраной EPDM, максимальной рабочей температурой 99оС, цена, характеристики, размеры и подключение.

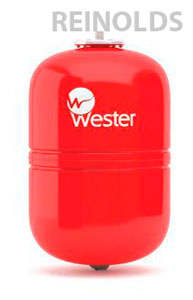

1. Расширительные баки WR цилиндрической формы, без опоры, емкостью 8-35л

WR 8 - WR 35


Модель
Соединение/
габариты
Общий объем, л
Начальное давление, бар
Р max, бар
Цена, евро
Расширительные баки Wester без опоры, размеры d x h
WR 8
3/4″ (d 200 х h 311мм)
6
1,5
5
14
WR 12
3/4″ (d 280 х h 307мм)
8
1,5
5
17
WR 18
3/4″ (d 280 х h 402мм)
10
1,5
5
19
WR 24
3/4″ (d 280 х h 504мм)
12
1,5
5
22
WR 35
3/4″ (d 365 х h 453мм)
7
1,5
5
29

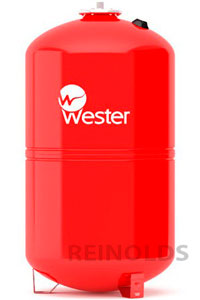

2. Расширительные баки WRV цилиндрической формы, с опорой, емкостью 50-150л

WRV 50 - WRV 150


Модель
Соединение/габариты
Общий объем, л
Начальное давление, бар
Р max, бар
Цена, евро
Расширительные баки Wester без опоры, размеры d x h
WRV 50
1″ (d 365 х h 555мм)
50
1,5
5
34
WRV 80
1″ (d 410 х h 690мм)
80
1,5
5
55
WRV 100
1″ (d 495 х h 680мм)
100
1,5
5
73
WRV 150
1″ (d 495 х h 960мм)
150
1,5
5
103

3. Расширительные баки WRV цилиндрической формы, с опорой, емкостью 200-500л

WRV 200 - WRV 500


Модель
Соединение/
габариты
Общий объем, л
Начальное давление, бар
Р max, бар
Цена, евро
Расширительные баки Wester без опоры, размеры d x h
WRV 200
1,25″ (d 590 х h 1120мм)
200
4
10
144
WRV 300
1,25″ (d 640 х h 1230мм)
300
4
10
198
WRV 500
1,25″ (d 750 х h 1550мм)
500
4
10
290


4. Расширительные баки WRV цилиндрической формы, с опорой, емкостью 750-1000л

WRV 750 - WRV 1000


Модель
Соединение/
Габариты
Общий объем, л
Начальное давление, бар
Р max, бар
Цена, евро
Расширительные баки Wester без опоры, размеры d x h
WRV 750
2″ (d 800 х h 1850мм)
750
4
10
780
WRV 1000
2″ (d 800 х h 2180мм)
1000
4
10
1297


Квалифицированные консультации специалистов и дополнительную информацию по вопросам подбора расширительных баков Wester, сменных мембран, актуальности цены, доставки и условий покупки Вы сможете получить по телефону (050) 762-84-48, (063) 237-58-78, (095) 456-42-25. Купить или заказать расширительный бак Wester Вы можете в магазине в Броварах или на нашем сайте с доставкой по Украине удобным Вам грузоперевозчиком. Мы поддерживаем на складе полный ассортимент и достаточное количество гидроаккумуляторов и расширительных баков Wester и сменных мембран объемом от 5 до 1000л.
